应用领域

　　钻孔无线存储成像分析仪应用在工程地质、水文地质、地质找矿、岩土工程、矿山等部门；适用于水平孔和倾斜孔（俯角、仰角），地质钻孔和混凝土钻孔等各类钻孔，可形成数字化钻孔岩芯，永久保存，特别适合于无法取得实际岩芯的破碎带地层。

产品特点

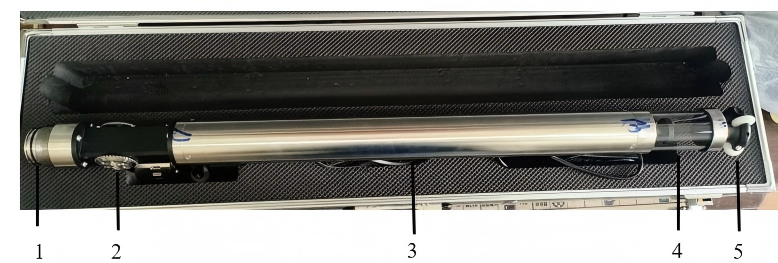

       钻孔成像测井分析仪由探头，分析主机，电源线、数据线四部分组成。通过操作探头在孔内行进，并将采集到的孔内部图像通过数据线连接传输到电脑，使用分析软件进行读取和分析。探头可进行图像存储，使用分析软件对视频图像可以展开分析。钻孔成像测井分析仪是一种极其实用，操作方便，功能完善的管道检测设备。

技术参数

（1）本检测系统可以用于检测直径从DN50到大约DN70的检测孔；

（2）探头采用了特殊的结构设计，密封性能良好，防水等级水下100米以上；

（3）探头上有装置居中器，具备图像居中功能 ；

（4）镜头配制高清彩色鱼眼摄像头，信噪比大于50dB；

（5）探头与电脑之间数据线连接；

（6）计米精度达到0.001m;

（7）计米器能反映探头在岩孔内行走的深度距离。

（8）可以生成岩孔2D展开图

（9）可以输入检测工程信息；

（10）可以显示倾角、转角、航向角；

（11）可以显示距离；

（12）使用分析软件可以进行岩性标注，输出检测报告；

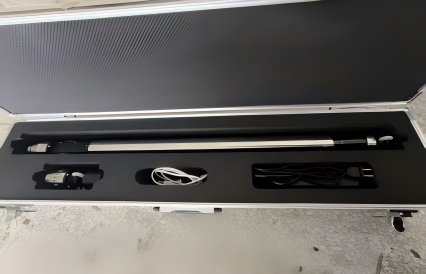

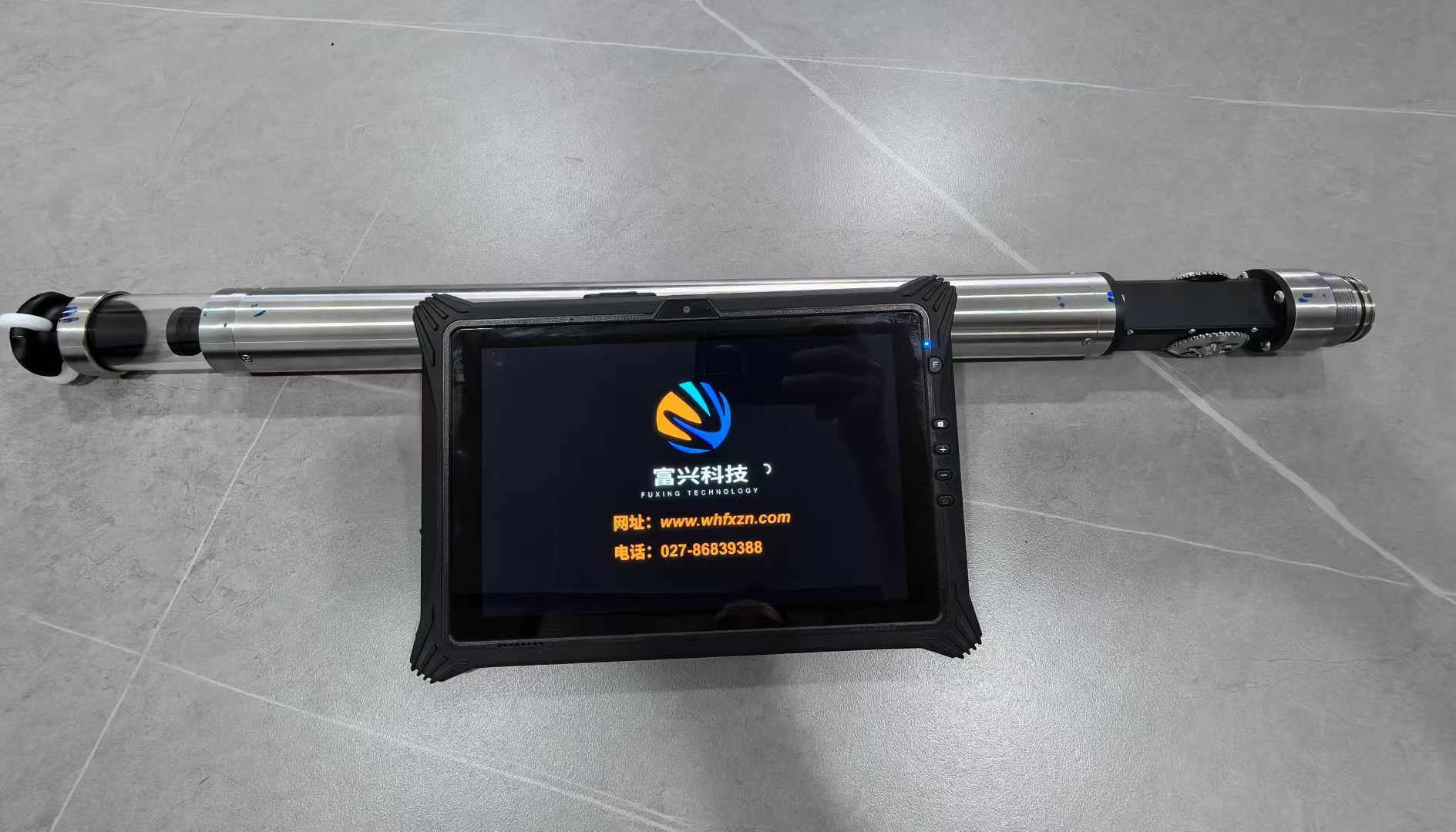

标准配置

实测分析数据

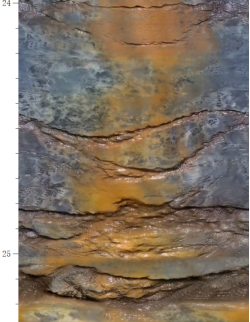

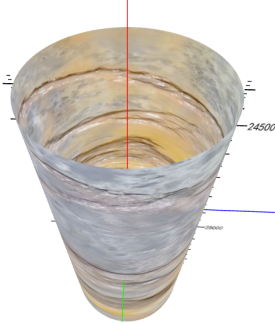

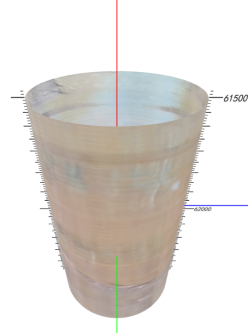

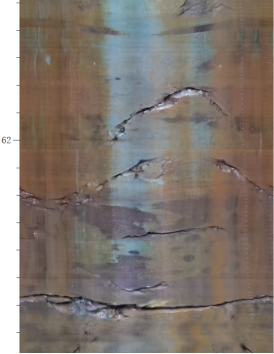

          二维效果图                              三维效果图                                   二维效果图                            三维效果图
